le courant électrique

— 17 mars 2016 by david —

illustration d'un atome et son electron

pour comprendre ce que représente le courant électrique, il faut tout d’abord commencer par quelques notions de physique-chimie.
En effet, il faut avant tout se pencher sur le fonctionnement d’un atome.
En particulier les électrons qui circulent autours.

La Nature du courant électrique

Dans un conducteur métallique, tous les électrons ne sont pas utilisés pour assurer la liaison du cristal: se sont des électrons libres, c’est leur mouvement d’ensemble qui assure le passage du courant.

Le courant électrique est un mouvement d’ensemble de porteurs de charges électriques.

illustration d'un atome et son electron
charge d’un électron : -1,6×10-19 Coulombs

Le Sens conventionnel

Le sens conventionnel du courant est orienté dans le sens du mouvement des porteurs de charges positives. Ils sortent de la borne positive et entrent par la borne négative du générateur.

Intensité

pendant un court instant, soit une « variation de temps » ∆t, un nombre N de charges transportent une quantité d’électricité (Q). Alors les variations de quantité ∆Q seront égales à N*Q. Il y aura apparition d’un courant électrique.

l’intensité (I) est définie par: I=∆Q/∆t
I est donnée en ampère.
∆Q en coulomb.
∆t en seconde.

Mesure

On mesure, l’intensité d’un courant électrique avec un Ampèremètre, qui se branche en série avec le dipôle que l’on souhaite mesurer.

Le circuit électrique

Pour réaliser un circuit électrique il faut au moins:

  • un générateur
  • un récepteur
  • des fils de liaison conducteurs

Un courant électrique ne peut s’établir que dans un circuit FERME!
Une branche est une portion de circuit entre deux noeuds consécutifs

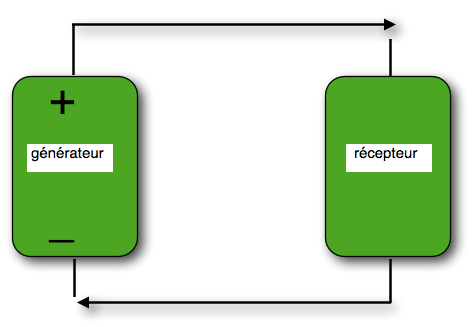

schema électronique courant électrique du générateur au récepteur

Lois des noeuds

Dans l’univers rien ne se crée, rien ne se perd, tout se transforme!
La loi des noeuds traduit ce principe avec la conservation de la quantité d’électricité.

schéma courant électrique : loi des noeudsle courant au début est le même à la fin, pour être plus précis

La somme des intensités des courants arrivant à un noeud est égale à la somme des intensités des courants qui sortent du noeud.
